LEADER-Projekt Nr. 71370620
Erweiterung der Krämer Energietechnik durch Anschaffung einer neuen Bandwickelmaschine und Schaffung
eines Ausbildungsplatzes.
Laufzeit: 17.07.2018 bis 15.12.2020
Europäische Union |
Europäischer Landwirtschaftsfonds für die Entwicklung des ländlichen Raums: Hier investiert Europa in ländliche Gebiete
Neubeschaffung einer Bandwickelmaschine für die Fertigung von Spulen aus Supraleiterband
Die bestehenden Bandwickelanlage für elektrische Spulen aus Aluminumband aus dem Jahr 1995 soll ersetzt werden. Die Regelung und Sensorik ist veraltet und für die geplante Fertigung von Spulen aus Supraleiterband nicht geeignet. Der Wickeldurchmesser der Spulen ist auf 1,2m begrenzt. Die neue Maschine soll durch eine verfahrbare Wickelspindel, das wickeln von Spulen bis 2 m Durchmesser ermöglichen. Die neue Sensorik soll das wickeln mit einer höheren Lagegenauigkeit der Leiterbänder und Isolationsfolien ermöglichen. Die Regelung des Bandzuges soll durch neue Antriebs- und Bremsmotoren auf ein Minimum reduziert werden, um eine Beschädigung des Supraleiterbandes auszuschließen. Die neue Wickelmaschine soll natürlich auch weiterhin die Magnetspulen für Transrapid fertigen können.
Supraleiterband
Das Supraleiterband der ersten Generation musste auf minus 270°C im Betrieb abgekühlt werden, damit der Strom ohne Verluste geleitet wird. Bei der aktuellen 2. Generation des Supraleiterbandes, reicht bereits eine Temperatur von minus 240 °C für diesen Effekt. Dadurch fallen die Kühlkosten im Betrieb wesentlich geringen aus. Zur Zeit wird an der Fertigungsoptimierung gearbeitet um das Supraleiterband zu einem wirtschaftlichen Preis herstellen zu können.

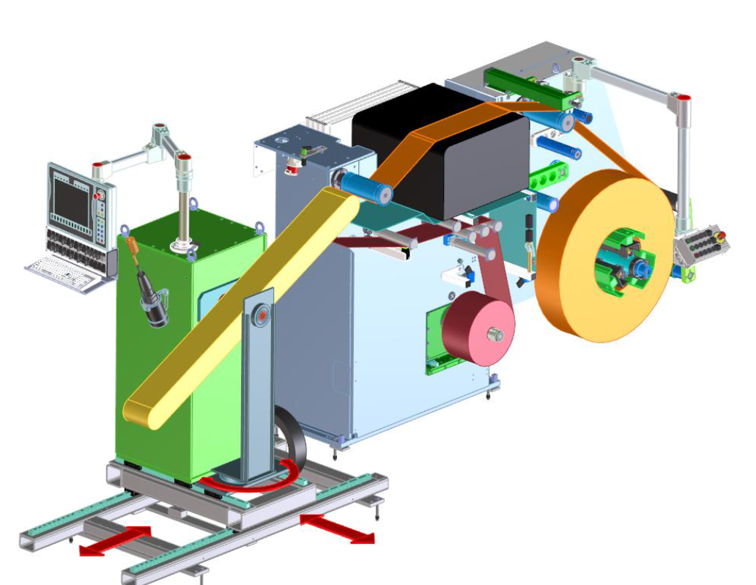

Supraleiter-Bandwickelmaschine
Die Bandwickelmaschine für Supraleiter wird gemäß der Spezifikation der Krämer Energietechnik GmbH & Co.KG entwickelt und gefertigt. Die Inbetriebnahme ist für April 2020 geplant.
Leiterbanddicke: 0,03 bis 1,5mm Leiterbandbreite: max. 100mm Lagenisolationsdicke: ab 0,0013mm Lagenisolationsbreite: max. 100mm Spulendurchmesser: 50 bis 2000mm |
